一、项目背景与现状痛点

布线杂乱、维护极难：上网、IPTV、电话、监控、客控各走各线，弱电间堆满交换机，楼栋远、排查难、故障多。

带宽不足、体验差：高峰期 WiFi 卡顿、4K 电视缓冲、视频会议掉线，客诉高、影响口碑。

可靠性低、单点故障多：楼层交换机多、电源多、故障点多，一栋故障影响一片，恢复慢。

扩展难、能耗高：铜缆老化、带宽上限低，无法支撑智慧客房、物联网、园区监控扩容；有源设备多、耗电高。

园区覆盖难：大堂、餐厅、会议室、走廊、户外庭院、停车场无线覆盖死角多、漫游差。

本次目标：采用 F5G 全光网（GPON），一纤进房 / 别墅，承载上网、4K IPTV、内线电话、WiFi、监控、客控，实现 “高稳定、大带宽、无死角、易运维、长寿命”。

二、设计目标与原则

1. 总体目标

• 全覆盖：客房、别墅、大堂、餐厅、会议室、走廊，漫游切换＜50ms。

• 全业务：一根光纤承载 数据 / IPTV / 语音 / 监控 / 客控，多业务 VLAN 隔离、互不干扰。

• 高可靠：核心 OLT ，无源 ODN 无供电、无单点故障，MTBF≥100 万小时。

• 大带宽：单客房 / 别墅独享≥100Mbps，支持 4K/8K、VR、云会议，平滑升级 10G PON。

• 易运维：统一网管、远程配置、自动告警，无源免维护，运维效率提升 70%、能耗降 30%。

• 长寿命：光纤一次布线可用 30 年，适配未来 5–10 年智慧酒店 / 园区升级。

2. 设计原则

• 安全性：VLAN 隔离、端口隔离、分级权限、操作日志审计。

• 扩展性：OLT 预留 PON 口、分光器预留端口，支持客房翻倍、10G PON、WiFi 76扩展。

• 经济性：利旧弱电管道，减少破路 / 装修；无源 ODN 免供电、免维护，长期 TCO 更低。

• 适配田园酒店：多楼栋二级分光、长距离光纤、户外防水 AP、防雷抗干扰。

三、整体网络架构

四、多业务融合方案（IPTV / 语音 / 无线 / 监控 / 客控）

1. 4K IPTV 系统

• 部署酒店专用 IPTV 服务器，提供直播、点播、回看、酒店欢迎页、私密投屏、广告推送。

• 每房间独立组播 VLAN（VLAN10），与上网 / 语音隔离，避免带宽抢占，4K 流畅无卡顿。

2. 监控与客控融合

• 监控：摄像头通过 ONU 千兆口接入独立 VLAN（VLAN40），高清稳定、远程回放。

• 客控：智能客房主机接入 ONU，实现灯光、空调、窗帘远程控制，联动 PMS 系统。

五、机房与楼栋弱电间改造

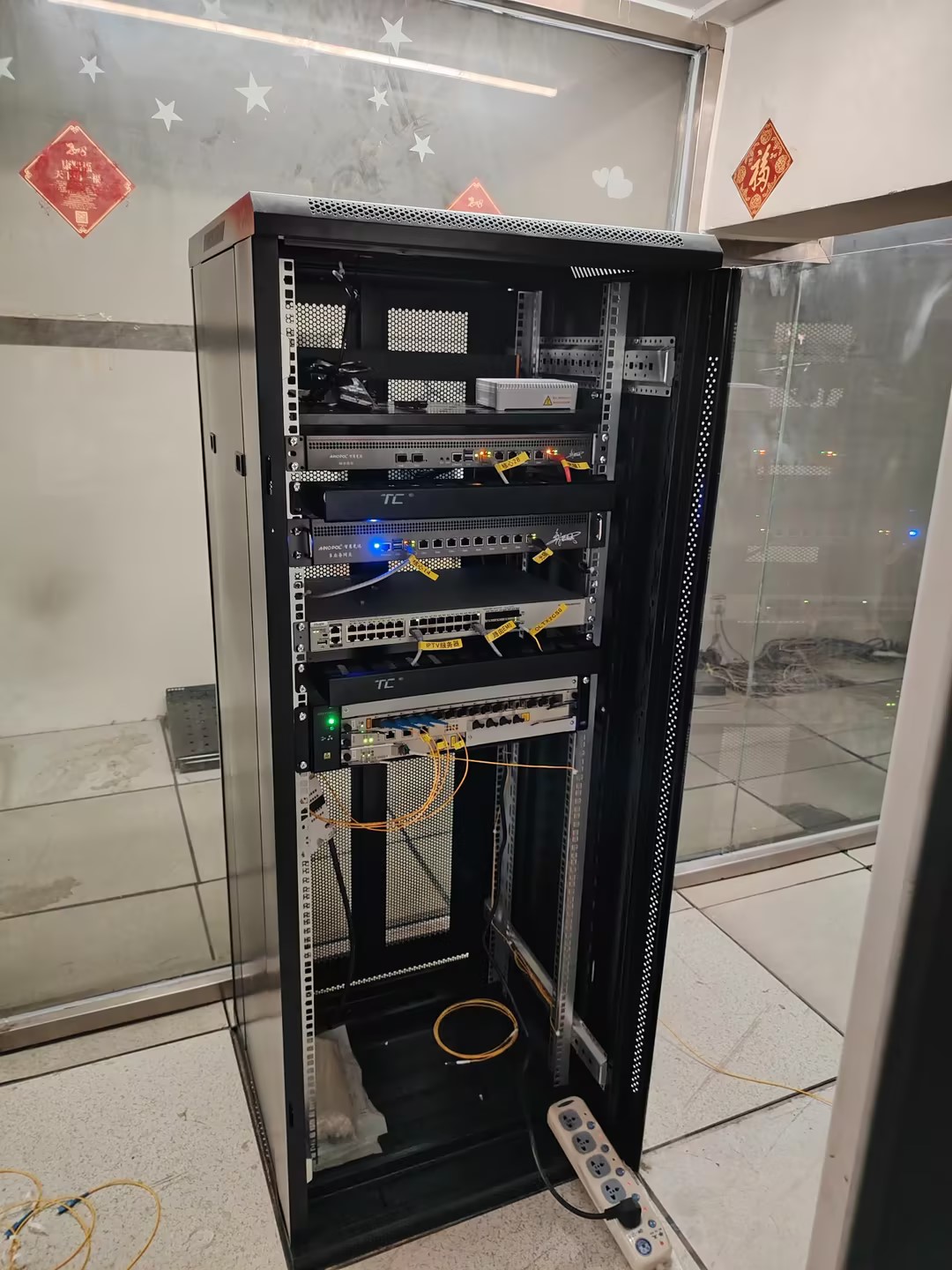

1. 中心机房

• 采用 19 英寸 42U 机柜 2 台，部署 OLT、IP‑PBX、核心交换机、服务器、UPS 等。

• 供电：双路 UPS（6kVA），核心设备双电源冗余，断电续航≥2 小时。

• 接地：接地电阻≤1Ω，防雷与保护接地分开，符合 GB 50174。




2. 楼栋弱电间

• 清理老旧交换机、杂乱线缆，部署壁挂式防水分光箱，内装分光器、熔接盘。

• 供电：弱电间仅无源分光箱，无需供电，能耗降 60%、消除火灾隐患。

六、运维保障

• 安全：避开客人休息时段施工，防尘降噪，遵守酒店管理规定。

• 质量：光纤熔接损耗≤0.3dB，光衰‑8~‑24dBm，WiFi 信号≥‑65dBm，漫游＜50ms。

• 售后：3 年质保 + 7×24 小时技术支持，远程运维、快速排障。
