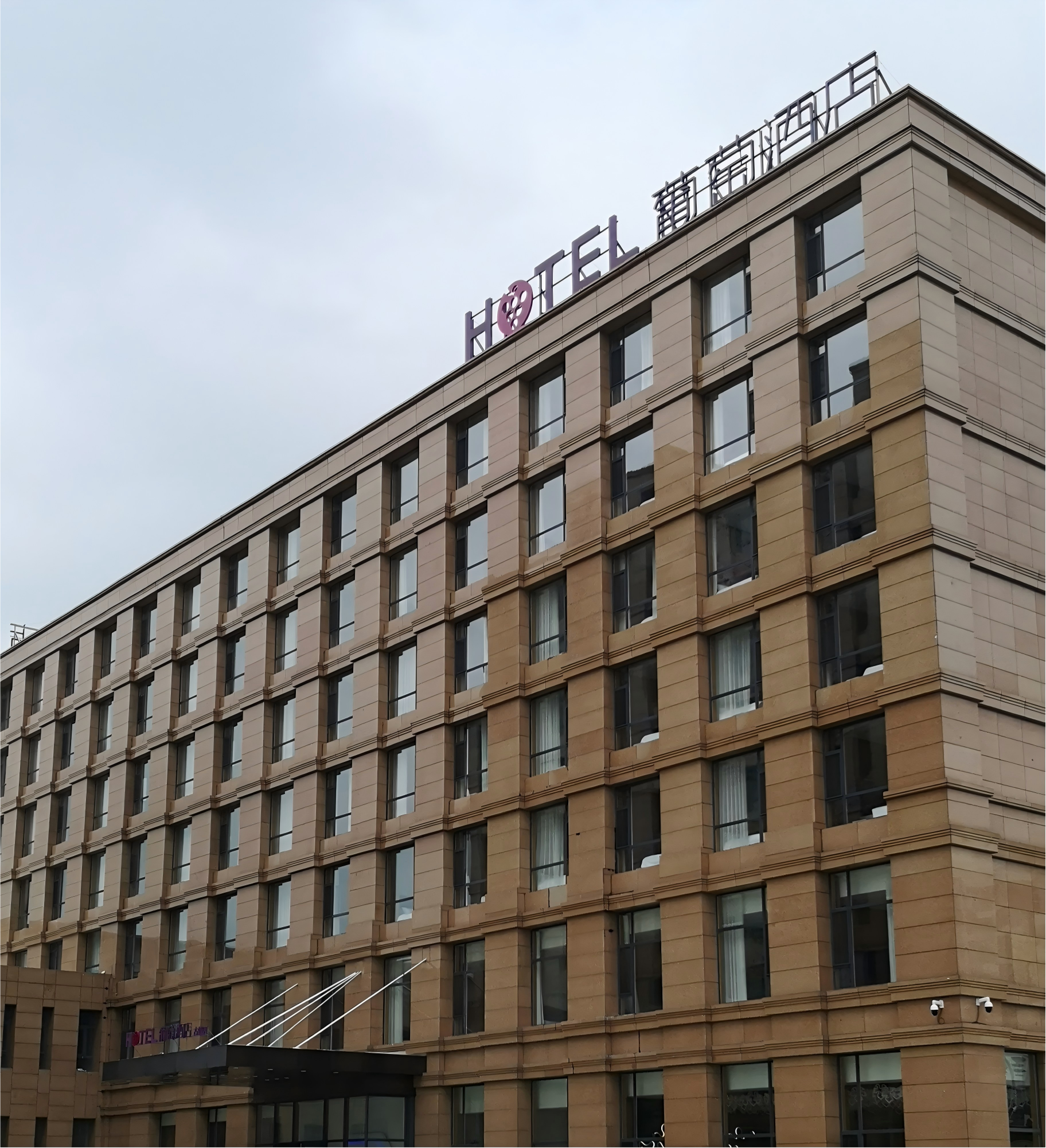

营口葡萄酒店全光网络建设方案

一、项目概况

二、设计原则

            全光一体化：光纤到客房，数据、语音、视频、监控、WiFi 统一承载，减少布线层级，无源分光无供电节点，故障率低。

            高带宽低时延：GPON 下行 2.5G、上行 1.25G，满足高清直播、短视频、多人同时上网，无卡顿、无延迟。

            业务隔离保障：划分独立 VLAN，上网、电视、电话、办公业务隔离，语音 / 电视业务优先级保障，杜绝卡顿掉线。

            集中化运维：OLT 统一管理全网 ONU，远程配置、故障排查，大幅降低后期运维成本。

            扩展性强：支持 WiFi6、IPPBX 语音、智慧客房、物联网设备平滑扩容。

三、整体网络架构

            核心机房层：部署 OLT 光线路终端、核心路由器、防火墙、AC 无线控制器、语音调度机、服务器。

            光分配：主干单模光纤至各楼层弱电井，部署 1:32 无源分光器，分光比控制在 1:32 以内，保障光功率稳定。

            用户接入层：客房部署多口智能光猫（ONU），提供网口、IPTV 口、电话口；大堂、走廊、会议室部署 WiFi6 光 AP，实现全域 WiFi 无缝漫游。

四、设备配置清单

    1. 核心机房设备

                OLT 光线路终端：1 台（GPON，4 个 PON 口，支持 10GE 上行，可扩展）

                核心路由器 + 防火墙：1 台，互联网出口，带宽管控、安全防护

                AC 无线控制器：1 台，统一管理所有光 AP，实现 802.11k/v/r 无缝漫游

                申讯 调度机：1 套，提供客房语音、总机、叫醒服务

                服务器机柜、ODF 光纤配线架、光纤收发器等配套

    2. 光分配系统

                主干单模光纤：整栋酒店垂直主干、水平布线，光纤到房

                无源光分路器：楼层部署 1:32 分光器，按客房数量配置

                光纤跳线、光纤面板、光纤信息盒、尾纤等辅材

    3. 末端接入设备

                客房智能 ONU（光猫）：每间客房 1 台，支持2 个网口 + 1 个 IPTV 口 + 1 个电话口 + WiFi，即插即用

                WiFi6 光 AP：大堂、餐厅、会议室、走廊部署，光纤供电，全覆盖无死角

                办公区 ONU：前台、财务、后勤专用光猫，稳定办公网络

五、各区域网络部署方案

    1. 客房区域

                光纤直接入户，部署智能 ONU，同时提供有线上网、WiFi、高清 IPTV、客房电话，支持客人自带设备高速上网，电视 4K 高清播放，电话稳定清晰，实现一纤多用。

    2. 公共区域（大堂、走廊、餐厅）

                部署 WiFi6 光 AP，光纤直连，AC 统一管控，实现全域无缝漫游，客人手机、电脑自动切换，无掉线卡顿，满足人流密集场景带宽需求。

    3. 办公后勤区域

                独立 VLAN 隔离，提供稳定办公网络，对接财务系统、酒店管理系统、监控系统，保障酒店内部业务安全。

    4. 语音通信

                全光网络对接申讯 E3 IP-PBX 交换机，实现客房分机、前台总机、内线互打、外线呼出、叫醒服务、通话录音、话务调度，语音业务 QoS 优先保障，无杂音、无掉线。

六、全光方案优势（对比传统网线方案）

                布线简单：光纤体积小、重量轻，弱电井无需大量网线，施工便捷，降低人工成本。

                抗干扰强：光纤不受电磁干扰，适合酒店复杂环境，信号稳定，无串扰、无衰减。

                无源免维护：分光器无需供电，无楼层交换机故障点，故障率降低 70% 以上。

                带宽无限扩容：光纤可平滑升级至 10G PON，后期酒店升级 WiFi7、智慧客房无需重新布线。

                运维简单：OLT 集中管理，远程排查故障，减少现场维护，降低运营成本。

七、实施与验收保障

                严格按照酒店弱电规范施工，光纤熔接达标，光功率测试合格。

                全程调试，保障上网、电视、电话、WiFi、监控全部正常运行。

                提供1 年质保 + 终身技术支持，定期巡检，快速响应故障，保障酒店网络 7×24 小时稳定运行。
