大连大学附属新华医院全光网络建设方案

一、项目概况

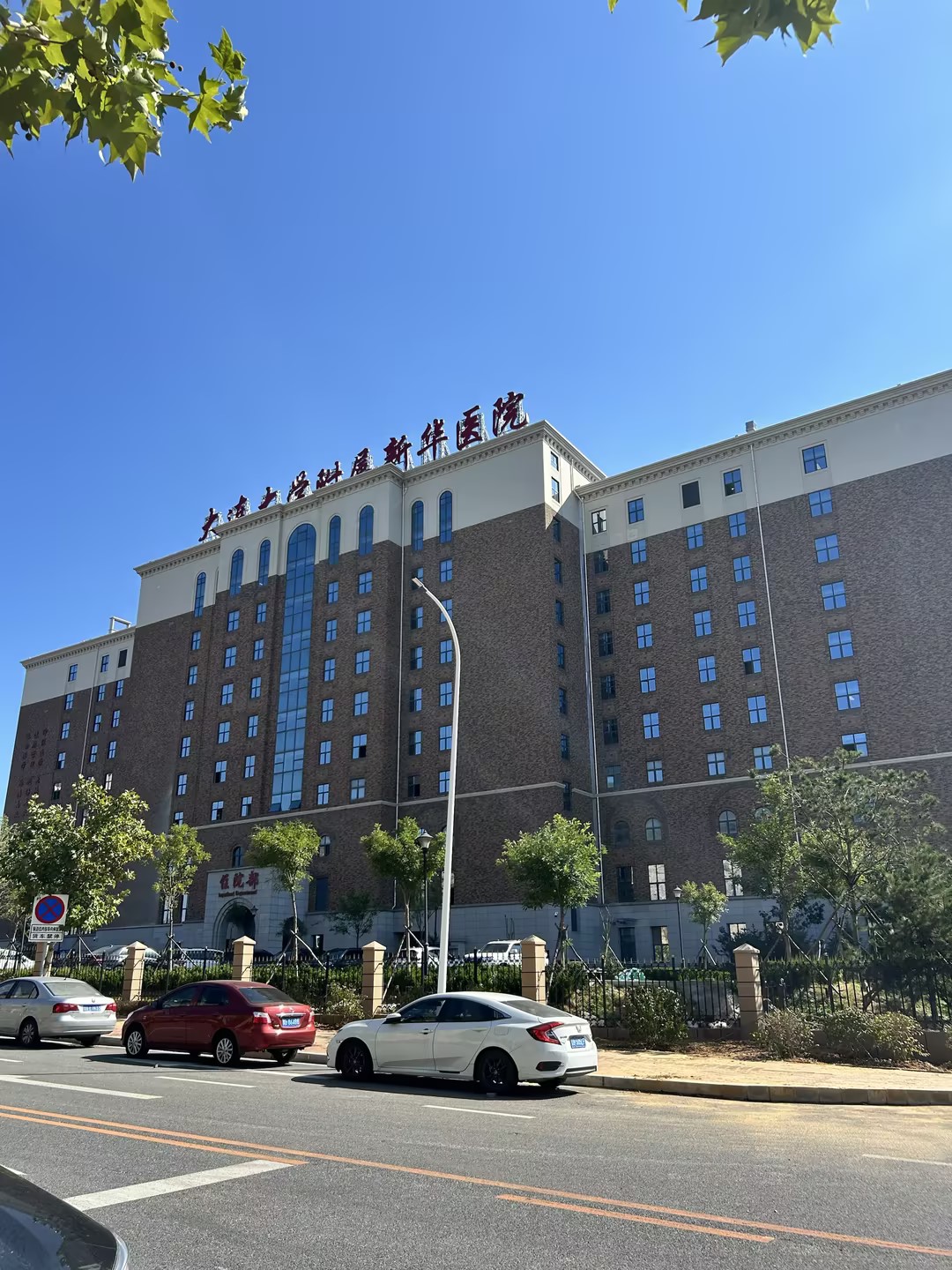

本方案针对大连大学附属新华医院住院大楼整体数字化升级，依托F5G-A万兆全光FTTR光纤到房间架构，打造覆盖住院病房、护士站、手术室、影像科、门诊分诊、行政办公、院区公共区域的端到端全光智慧医疗底座，解决传统铜缆网络带宽不足、弱电间设备繁杂、影像传输卡顿、多业务隔离难、运维成本高等痛点，支撑智慧病房、AI阅片、移动医护、物联网监测、患者无线网络等全场景业务稳定运行 。

二、医院现有网络痛点

1. 带宽瓶颈制约诊疗效率

传统多层交换机组网，每层弱电间部署大量接入交换机，CT/MRI高清影像、3D医学图像传输时延高，多医生同时调阅胶片出现卡顿，AI辅助诊断算力传输通道不足。

2. 弱电间运维压力大

楼层交换机数量多、散热高、故障点分散，机房空间占用大，设备巡检、故障排查耗时久，运维人力成本居高不下。

3. 多业务隔离安全隐患

院内内网（HIS/LIS/PACS）、外网、物联网设备、患者WiFi、监控系统多网并行，传统布线难以实现物理隔离，医疗敏感数据存在泄露风险。

4. 扩容改造难度高

铜缆布线寿命短、带宽上限低，新增智慧病床、生命体征监测、探视终端等设备时需重新布线，改造施工干扰正常诊疗秩序。

5. 无线覆盖体验差

传统网线POE供电AP带宽受限，病房墙体遮挡导致信号死角，移动医护查房、患者上网频繁掉线。

三、全光方案整体架构设计

（一）核心组网架构（PON无源全光扁平化架构）

1. 中心机房核心层

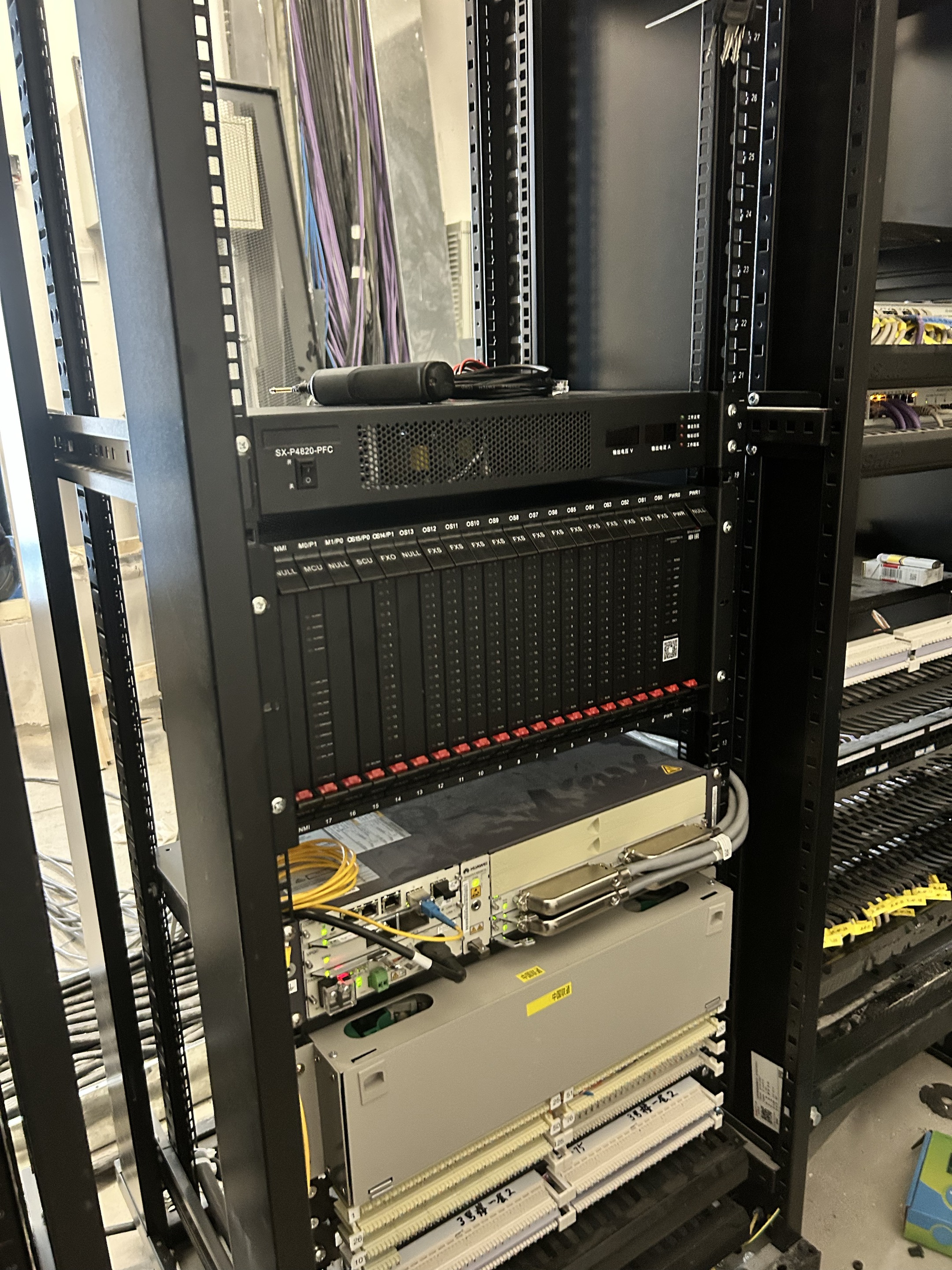

部署万兆融合OLT设备，集成核心交换、AC无线控制器、安全网关、统一网管模块，上联对接医院现有服务器、防火墙、存储阵列，向下通过ODN无源分光链路覆盖整栋住院大楼，采用Type-B双链路保护，主干光纤链路故障自动切换，业务零中断 。

2. 无源光分配层（ODN）

取消楼层交换机机柜，弱电间仅部署无源分光器，无有源设备、零功耗、免维护；单根光纤替代数十根网线，大幅缩减管线占用空间，布线施工轻量化，不破坏大楼原有装修。

3. 房间接入层（FTTR光纤到病房）

每个病房、诊室、护士站部署光网关ONU，融合2.5G有线口、Wi-Fi7光面板AP、物联网POE供电接口，实现一机承载多业务：内网诊疗终端、医护无线查房、患者访客WiFi、病床监护设备、视频探视、信息发布屏、安防监控一网覆盖 。

（二）分场景差异化部署

1. 住院病房区域

每间病房部署面板式光AP，光纤直达房间，全屋Wi-Fi无死角；支持生命体征监测仪、床头呼叫、视频探视终端稳定接入，内外网逻辑隔离，保障患者上网不侵入医疗内网。

2. 护士站/医护工作区

部署多口光网关，提供2.5G高速有线端口，满足多台医生工作站、打印机、移动护理推车同时在线，高清影像秒级加载。

3. 影像科/手术室

万兆独享光链路，超低时延传输4K医学影像、术中4K手术直播，支撑AI智能阅片，带宽无阻塞。

4. 行政办公、门诊大厅

高密度光AP覆盖，满足医保结算、自助机、办公电脑、访客网络并发接入。

5. 院区室外公共区域

室外光型AP，实现停车场、院区道路全域WiFi覆盖，支撑智慧停车、安防摄像头回传。

四、方案核心优势

1. 超大带宽，适配智慧医疗高速需求

单PON口支持万兆上行，单病房接入带宽最高10G，高清影像调取速度提升30%以上，可承载未来5-10年智慧医疗设备扩容需求，无需二次布线改造 。

2. 极简架构，降本增效绿色节能

无源分光器无电源、无散热，取消楼层大量交换机，弱电间设备减少80%，整体功耗降低60%；光纤寿命超30年，后期扩容仅需更换末端光设备，布线改造成本大幅缩减，运维效率提升60%，减少人工巡检工作量 。

3. 多重安全隔离，守护医疗数据合规

端到端光切片技术实现内网、外网、物联网、监控网物理隔离；传输数据采用AES128加密，设备接入身份认证、全程行为审计，符合医疗行业等保规范，杜绝患者病历、诊疗数据泄露风险 。

4. 全屋无缝无线，移动医护不掉线

Wi-Fi 7光面板AP全屋分布式部署，有线无线同光纤回传，漫游切换时延＜10ms，医护手持PDA查房、移动输液扫码全程稳定在线，解决传统网络信号死角、卡顿问题。

5. 统一可视化智能运维

配套医院专属全光网管平台，一键定位光纤断点、终端故障，远程配置病房网络参数，故障自动告警，无需逐楼层现场排查，降低信息化科室运维压力。

五、项目落地价值

1. 医患体验升级：病房高速稳定WiFi，支持线上缴费、视频探视、健康宣教，优化患者就医体验；移动医护网络稳定，减少医护操作卡顿。

2. 长期降本：减少交换机采购、机房空调、电费支出，布线改造周期大幅缩短，降低医院信息化持续投入。

3. 数字化底座预留：全光网络具备无限扩容能力，为未来智慧病房、数字孪生院区、远程医疗教学、全院物联网升级预留带宽基础，助力大连大学附属新华医院打造区域标杆智慧医院。
