一、项目概况

项目名称：沈阳奥体如家商旅酒店全光弱电系统升级改造

酒店定位：中端连锁商旅酒店，面向商务出行客群，核心需求为稳定高速客房网络、全屋无死角WiFi、低成本运维、多弱电系统一体化承载。

建筑场景：多层客房主楼、前台大堂、公共休息区、后勤办公区、地下停车场、走廊公区；现有传统六类网线组网，存在布线杂乱、高峰期上网卡顿、WiFi覆盖不全、多系统分开布线维护成本高等痛点

2. 现有网络痛点

1. 传统铜缆网线传输距离有限，长走廊线路信号衰减，商旅客户多设备同时联网易掉线、卡顿；

2. 网络、监控、客房IPTV、前台电话多套系统独立布线，弱电井管线拥挤，故障排查耗时；

3. 老旧面板AP穿墙能力弱，客房深处、电梯间、停车场存在大量WiFi盲区；

4. 铜缆易受强电、空调机组电磁干扰，长期使用线路老化，每年产生高额检修更换费用；

5. 原有网络带宽扩容受限，无法满足4K视频会议、直播、线上办公等商旅客户需求。

3. 改造建设目标

1. 采用GPON F5G全光架构，光纤直达客房，单纤统一承载全部酒店弱电业务；

2. 客房千兆入户带宽，保障商务办公、高清视频无延迟；

3. 全域5G双频WiFi无缝覆盖，跨楼层漫游零断流，满足入住高峰并发接入；

4. 一套光纤网络承载宽带、IPTV、监控、内线电话、门禁客控，简化布线；

5. 减少楼层有源设备，降低酒店电费与日常运维工作量，适配连锁酒店标准化管理。

二、整体全光网络架构（三级无源GPON架构）

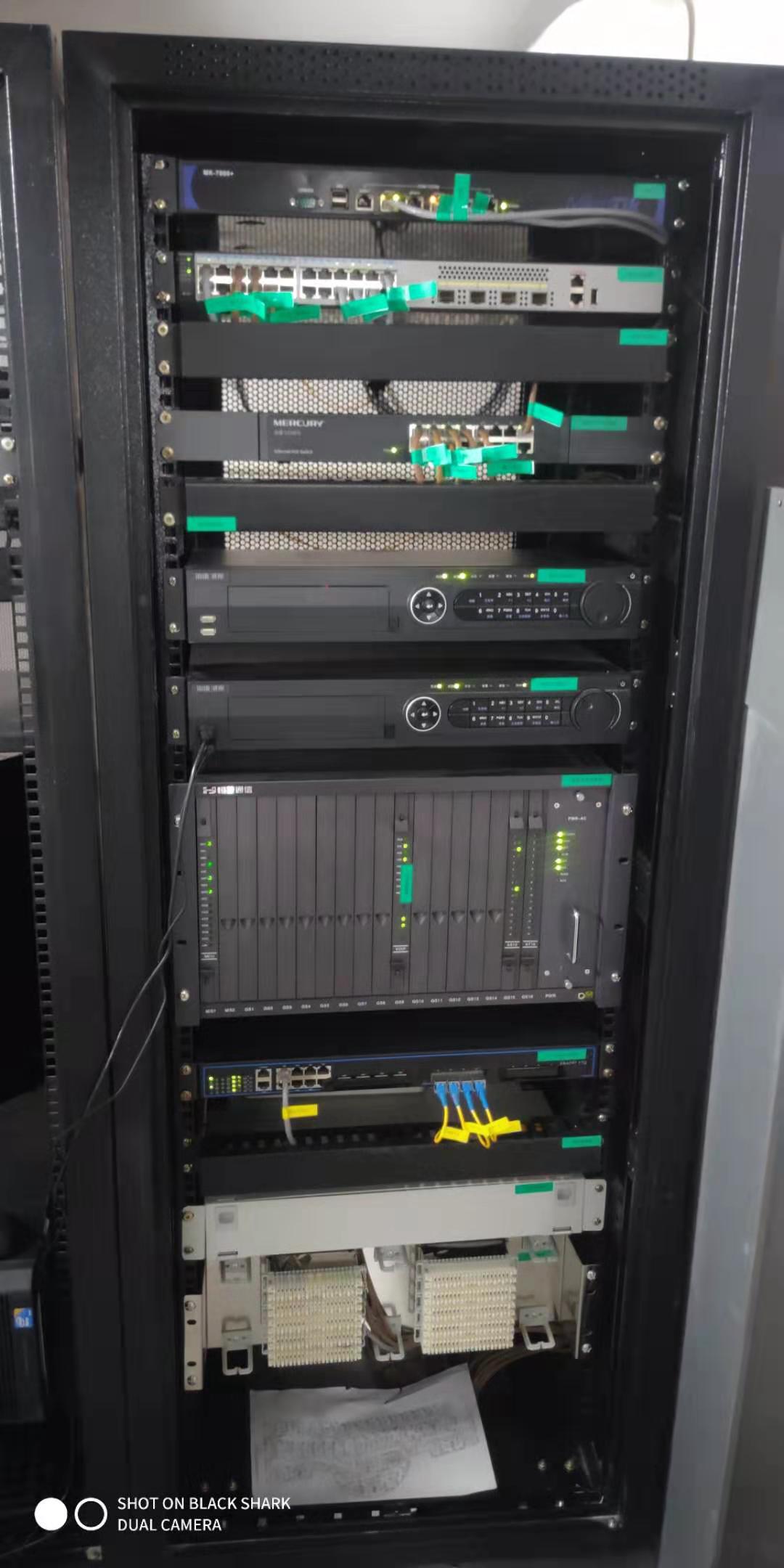

1. 核心机房层（酒店弱电总机房）

核心设备部署：GPON OLT光线路终端、AC无线控制器、核心千兆交换机、NVR监控存储、三汇语音网关、酒店前台服务器。

 - OLT上联运营商千兆专线宽带，下联单模主干光纤垂直敷设至各楼层弱电井；

- 集中管理全酒店光猫、光AP、监控终端，后台统一可视化运维。

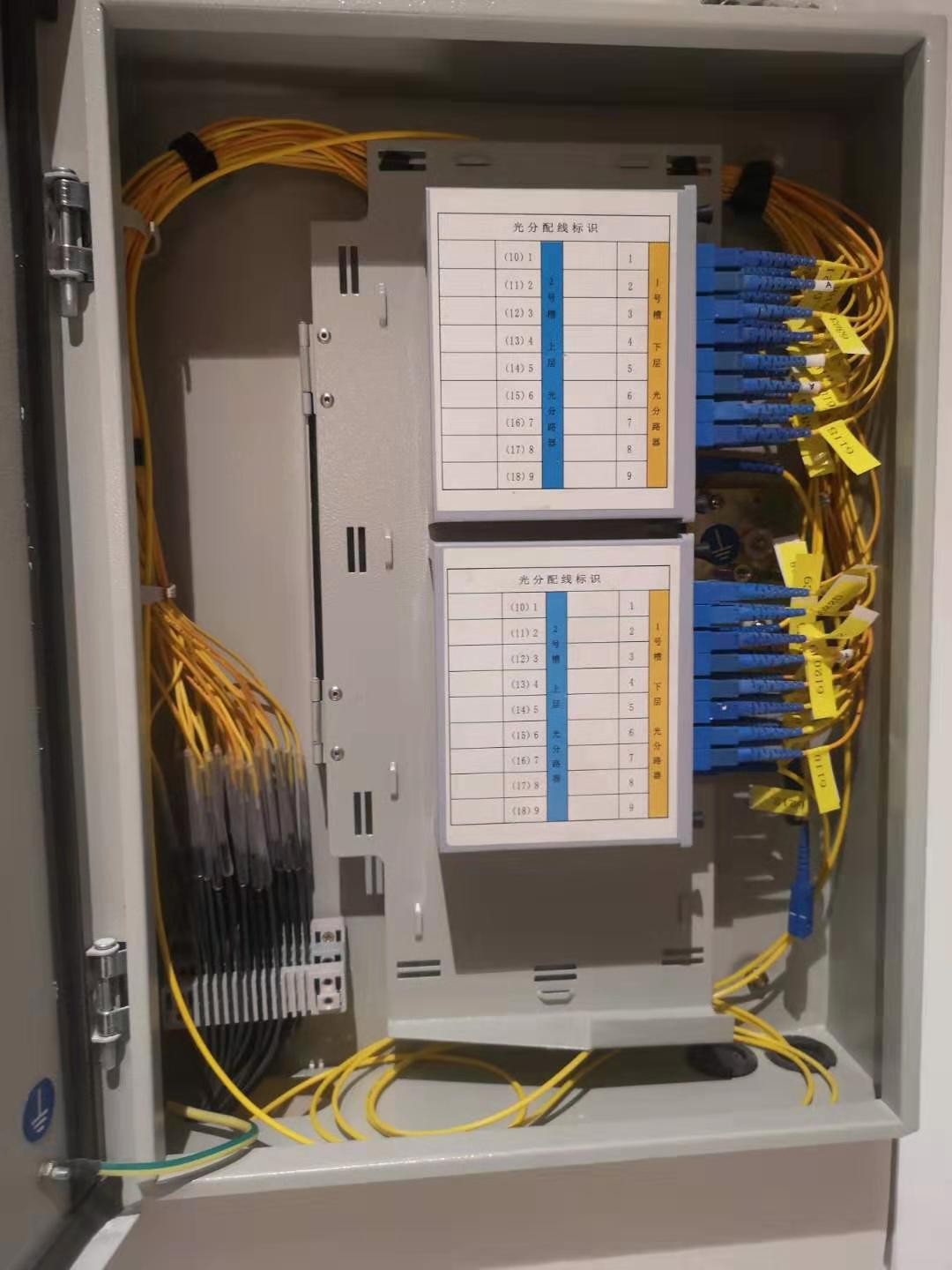

2. 楼层无源分光层（每层弱电竖井）

每层部署1:16无源分光器，无源无供电、无发热、零故障点。

- 一根机房主干光纤接入分光器，分光后分出多路皮线光纤单独入户客房；

- 替代传统每层数十根网线，大幅缩减管线占用，竖井整洁美观，便于后期检修。

3. 客房终端接入层

1. 客房内：三合一GPON ONU光网络单元，集成千兆网口、IPTV电视口、SIP语音口，分别供给客房有线网络、电视、客房电话；

2. 走廊公区：壁挂式POE光AP，光纤远端供电，每12-15米部署一台，覆盖两侧客房，5G双频信号穿透墙体，消除客房WiFi死角。

三、分区域点位部署方案

（一）客房主楼区域（核心业务区）

1. 每间客房独立敷设单模皮线光纤入户，安装三合一ONU，满足商旅客人电脑、平板、电视多设备同时上网；

2. 楼层走廊均匀部署光AP，AC统一管控，支持酒店统一WiFi名称，跨房间、跨楼层漫游自动切换不中断；

3. 客房电话通过光网对接前台IPPBX，搭配亿联T30 IP话机，内部免费通话，外线稳定清晰。

（二）大堂前台区域

1. 前台门厅、休息等候区部署高功率光AP，应对早入住、晚退房人流高峰，满足大量客户扫码连网；

2. 前台收银系统、入住登记终端、前台总机、前台半球监控全部接入全光网络，光纤传输无电磁干扰，交易数据安全稳定；

3. 大堂门口高清监控摄像机复用光纤链路，无需单独布设监控线缆。

（三）地下停车场、酒店出入口

1. 地下车库部署防水型光AP，解决停车区、电梯口WiFi覆盖；

2. 车库全部400万像素监控摄像头纳入全光承载，光纤远距离传输无信号衰减；

3. 出入口道闸、门禁识别系统接入光网，保障车牌识别、访客门禁数据实时传输。

（四）后勤配套区域

1. 酒店行政办公室、财务库房部署独立光ONU，稳定支撑办公系统、财务内网；

2. 后厨、设备机房采用防潮光纤布线，部署工业级光终端，承载后勤监控、内部对讲电话。

四、多业务一体化承载清单

本全光方案一套光纤线路同时支撑酒店全部智能化业务，无需分开施工：

1. 客房千兆宽带上网：单客房独享千兆带宽，支持多设备并发；

2. IPTV酒店电视：独立数据通道，不占用上网带宽，高清直播、点播流畅；

3. 酒店SIP内线语音：对接语音网关，客房、前台、后勤内部免费互通；

4. 全点位高清视频监控：400万半球/枪机统一光纤回传，存储稳定；

5. 全域双频WiFi覆盖：统一后台管理，支持访客认证、限时上网；

6. 智能客控、门禁道闸：预留网口对接酒店客房智能控制系统。

五、F5G全光方案适配如家商旅酒店核心优势

1. 布线成本更低，施工周期短

光纤线材纤细、穿管难度低，一根主干光纤替代数十根网线，管材、辅材、人工成本相比传统铜缆布线降低30%；一次性完成多业务布线，无需分批次施工网络、监控、电视。

2. 无源架构省电，长期运维省钱

楼层分光器无电源，仅机房与客房终端耗电，大幅减少酒店全年电费；无源设备无发热、无故障，降低客房维修报修频次，适配连锁酒店人员精简的运维模式。

3. 抗干扰、寿命更长

光纤不传导电信号，不受酒店空调、后厨电机、强电管线电磁干扰，防潮耐腐蚀，使用寿命可达10年以上，避免频繁更换网线的额外支出。

4. 带宽扩容无压力

单光纤传输带宽2.5G，酒店后期增加客房、升级8K电视、新增会议设备，仅需机房扩容板卡，无需重新布线，适配酒店长期经营升级。

5. 标准化运维，适配如家连锁体系

OLT后台统一管理所有终端，可远程查看客房网络状态、WiFi信号、监控在线情况，故障机房远程定位，无需逐间上门排查，契合连锁酒店总部标准化运维要求。

六、项目实施流程

1. 现场勘测：统计客房总数、楼层竖井位置、监控点位、AP覆盖区域，精准测算光纤敷设长度；

2. 机房部署调试：安装OLT、AC、存储、语音网关设备，完成机房主干光纤熔接；

3. 楼层光纤布线：垂直主干光纤敷设至每层弱电井，安装无源分光器，皮线光纤入户；

4. 终端设备安装：客房光猫、走廊光AP、监控、前台IP话机安装与基础参数配置；

5. 全系统联调：测试客房网速、电视播放、通话音质、监控画面、WiFi漫游切换，消除信号盲区；

6. 交付培训：对酒店前台、运维人员开展设备基础操作、简易故障排查培训，交付完整线路图纸与设备台账。

七、项目价值总结

沈阳奥体如家商旅酒店主打商务旅居，客户对网络稳定性、带宽速度要求高，原有铜缆组网已无法满足商旅办公需求。本次F5G全光改造依托无源GPON架构，实现一线多业务融合，一次性解决网络卡顿、布线杂乱、多系统重复施工、远距离传输衰减等问题。

改造完成后可显著提升住客网络体验，降低酒店每年线路检修、耗材更换成本，整套网络具备充足扩容空间，可支撑酒店未来会议中心、智能客房等新增业务升级，打造符合如家连锁标准的数字化智慧商旅酒店。
