通化万峰五洲皇冠酒店全光网络改造方案

一、项目概况

1. 项目主体

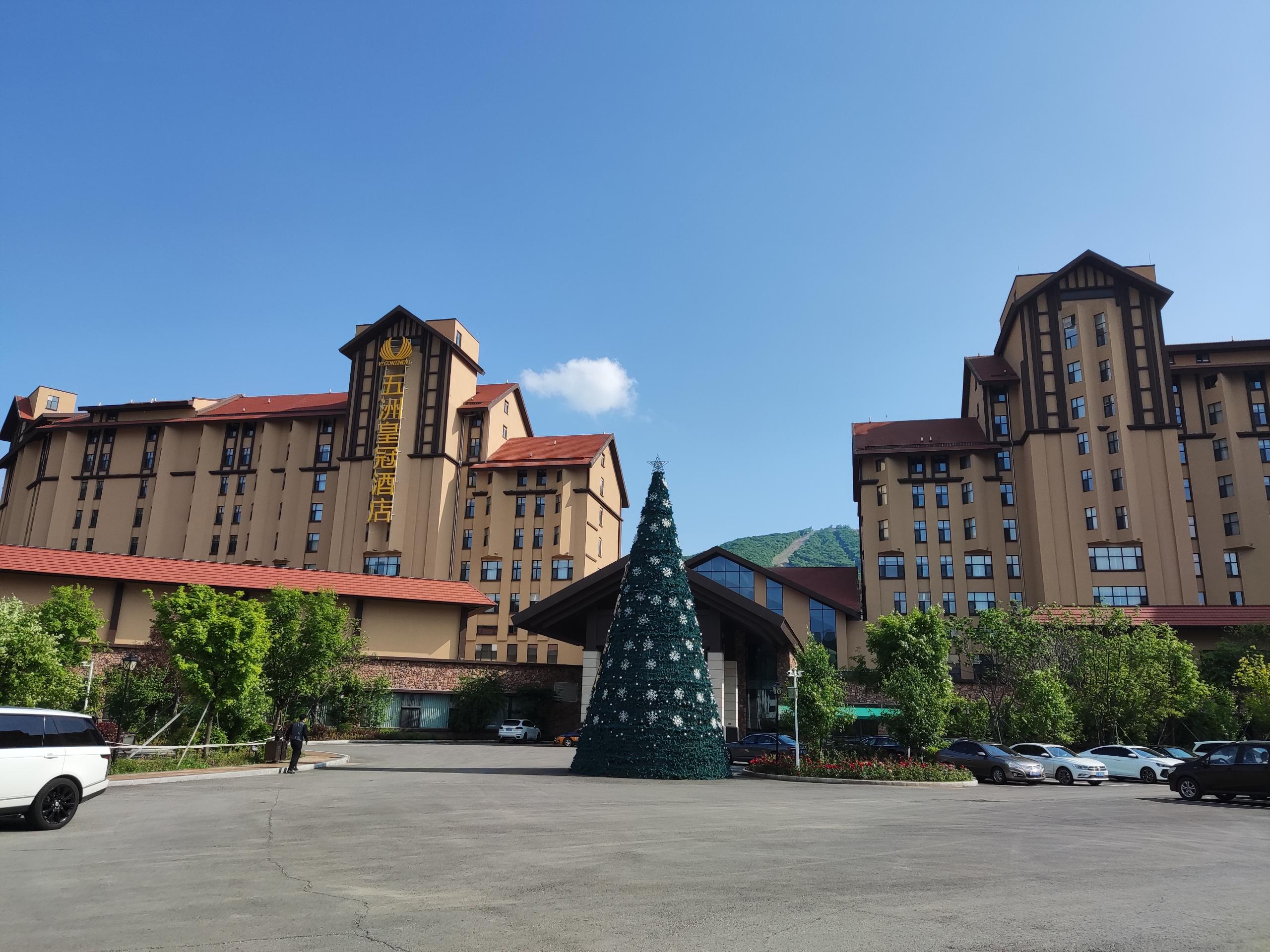

本项目为通化万峰五洲皇冠度假酒店，属于山地滑雪温泉文旅综合型五星度假酒店，建筑分为左右两栋多层客房主楼，配套大堂、温泉区、餐饮区、会议中心、后勤机房、室外停车场、滑雪配套服务区。

现有网络痛点：传统网线综合布线老化、客房WiFi信号穿墙弱、多设备并发卡顿、监控带宽不足、IPTV/客房控制多套线路分离、运维繁琐、功耗高，本次采用GPON全光FTTR+FTTO融合架构整体改造，实现一张光纤承载客房、办公、监控、弱电智能全业务。

2. 改造范围

1. 客房区域：全部客房FTTR光纤到房间，客房WiFi、IPTV、智能客控、电话一体化承载

2. 公区区域：大堂、餐厅、宴会厅、会议室、温泉区、走廊、后勤通道FTTO光纤到点位

3. 安防监控：室外停车场、园区道路、滑雪配套区高清摄像头全光承载

4. 后勤办公：行政办公室、财务、工程部、前台收银光纤专线

5. 配套机房：中心主机房、楼层分光配线间、弱电竖井光纤配线系统

二、现有网络现存问题

1. 布线架构：传统超五类/六类网线，楼体跨度大、山地潮湿环境易老化、故障率高，网线传输距离受限

2. 客房体验：单AP覆盖多房间，墙体阻隔导致滑雪旺季入住高峰WiFi卡顿、掉线，直播/视频会议体验差

3. 业务分离：网络、电视、客控、监控独立布线，管线杂乱，施工维护成本高

4. 带宽瓶颈：传统交换机上联带宽不足，节假日客流并发易拥塞

5. 能耗运维：楼层交换机数量多、常年高功耗，设备点位分散，故障排查效率低

6. 拓展局限：后续新增滑雪配套、温泉智能设备、高清直播点位无扩容余量

三、全光改造设计原则

1. 一网承载多业务：GPON光纤统一承载互联网、IPTV语音、智能客控、高清监控、办公专线，简化管线

2. 客房FTTR千兆入户：每间客房独立光纤，光路由覆盖全屋，无穿墙衰减，支持4K/8K电视、多人同时上网

3. 公区FTTO光纤到点位：会议室、大堂、监控点位直接光纤到设备，稳定高带宽

4. 极简机房架构：减少楼层有源交换机，仅保留无源分光器，降低能耗与故障点

5. 适配山地酒店环境：光纤抗潮湿、抗电磁干扰，适配长白山周边冬季低温、高湿度环境

6. 平滑兼容利旧：原有客控系统、监控摄像头、电视终端可通过光猫适配复用，控制改造成本

7. 智慧运维平台：统一网管实现光纤链路、光设备、客房WiFi远程监控、故障告警

四、整体全光网络架构方案

（一）三层架构：中心机房OLT→楼层无源分光→客房/公区光终端

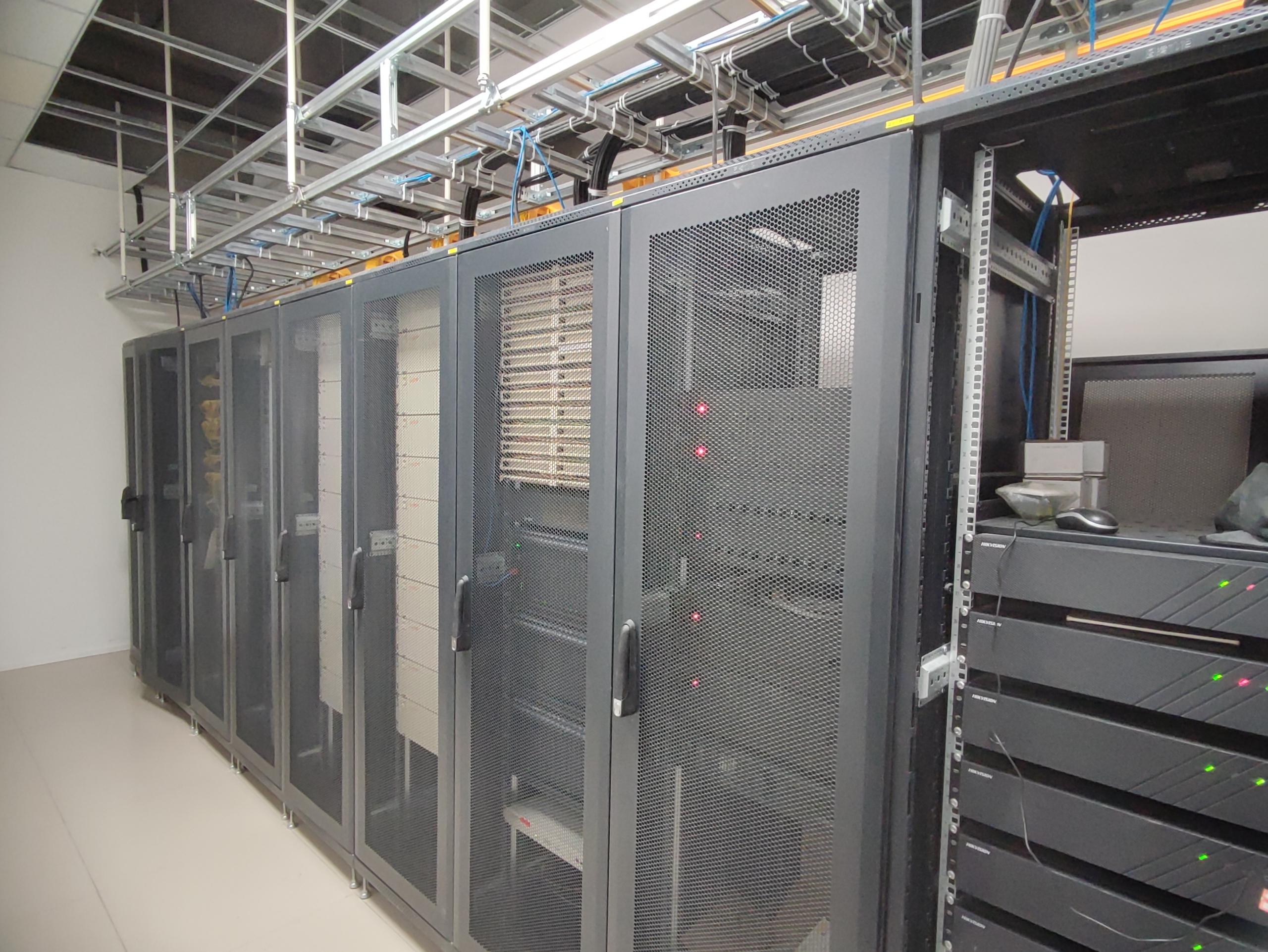

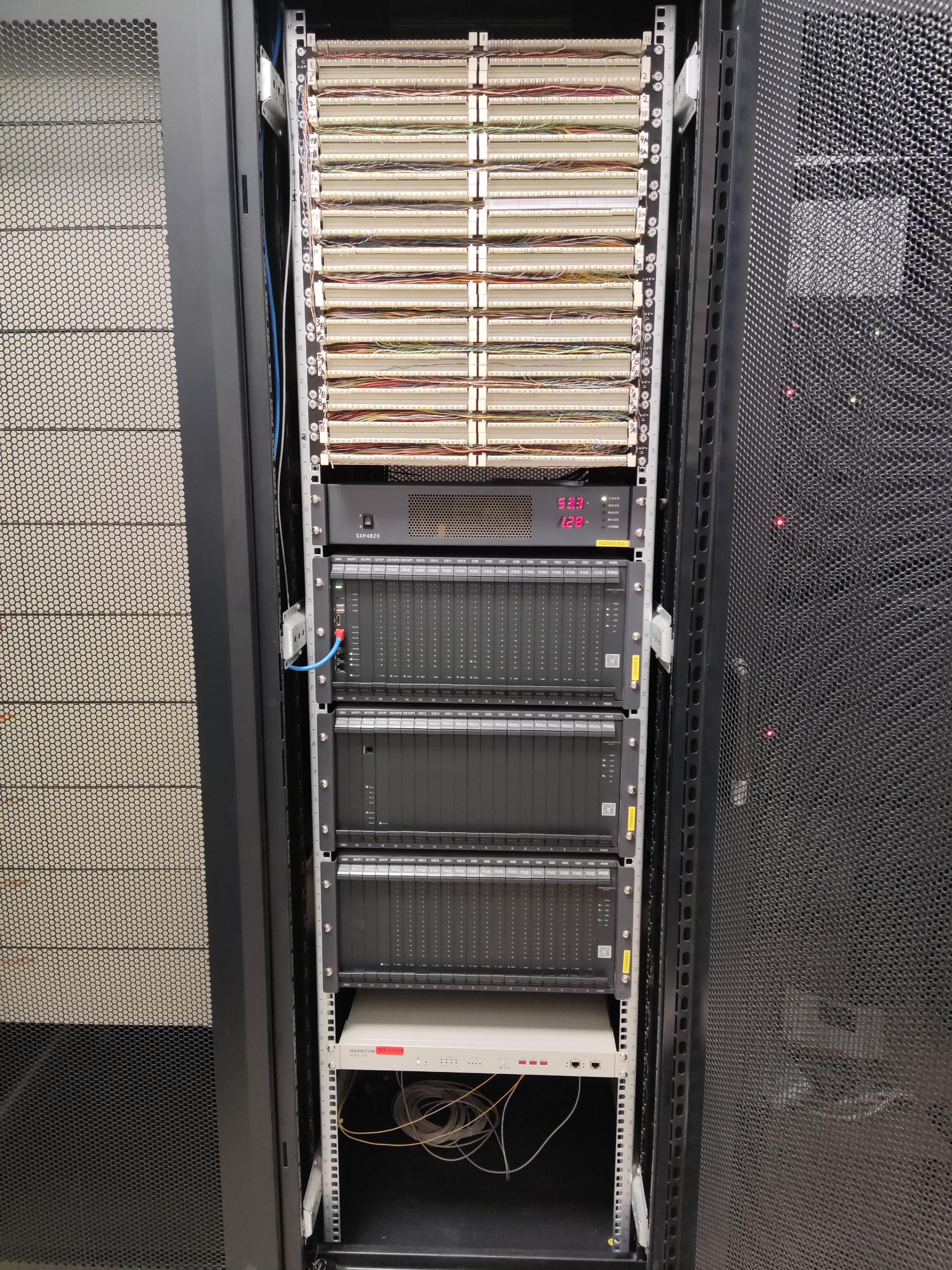

1. 中心主机房（酒店主楼地下弱电总机房）

核心设备部署：

1. 万兆GPON OLT设备：配置GPON业务板+万兆上联板，按客房总量规划PON口，单PON口1:64分光覆盖楼层

2. 出口路由防火墙：酒店专线互联网出口，行为管理、游客上网认证、带宽限速

3. 核心万兆交换机：承载办公服务器、酒店管理系统、NAS存储、IPTV服务器

4. 无源ODF光纤配线架：外线光纤、楼宇主干光纤熔接配线

5. 动环监控：机房温湿度、UPS电源、OLT设备状态监测

6. 无线AC控制器：统一管理客房光路由、公区光AP，漫游优化

2. 楼层弱电竖井（无源分光层）

取消原有楼层接入交换机，替换为无源分光器+光纤分纤箱：

- 每楼层部署1台1:16/1:32无源分光器，从机房OLT拉单模主干光纤上楼

- 分纤箱引出皮线光纤直达每一间客房、走廊公区点位

- 无源设备无电源、零功耗，低温潮湿环境稳定耐用，几乎免维护

3. 终端接入层（FTTR客房+FTTO公区）

1. 客房FTTR光纤到户

每间客房入户1根G.657A2皮线光纤，部署双频千兆光猫路由一体机：

- 内置WiFi6，覆盖客房卧室、客厅、阳台，滑雪客人手机、平板、相机多设备稳定接入

- 集成IPTV接口、语音电话口、客控RS485接口，一根光纤实现上网、电视、客房智能控制、内线电话四合一

- 支持酒店Portal认证，游客扫码上网，自定义酒店宣传页面

2. 公共区域FTTO光纤到点

- 大堂、餐厅、宴会厅：部署千兆光AP，高密度接入游客，无缝漫游

- 会议室：万兆光AP，支持大型会议视频直播、投屏、线上赛事转播

- 温泉、后勤区域：工业级光AP，防潮防水

3. 安防监控全光承载

室外停车场、园区道路、滑雪配套区高清摄像头部署ONU光监控单元，光纤回传机房，单链路支持多路4K摄像头，无网线距离限制

4. 办公点位FTTO

前台、财务、行政办公室桌面光ONU，独立政企带宽，隔离游客网络保障收银、酒店管理系统安全

（二）光纤布线系统设计

1. 主干光纤：中心机房至各楼层竖井采用单模48芯/24芯GYTA室外光缆，楼内竖井阻燃GJFZH光缆

2. 入户皮线光纤：客房采用白色阻燃G.657A2皮线光缆，弯曲不损耗光信号，便于客房暗管穿线

3. 熔接与防护：所有光纤接头热熔处理，竖井分纤箱防水防尘，室外停车场光缆加装镀锌钢管防护，适配冬季冻融环境

4. 管线优化：拆除原有大量网线桥架，合并管线通道，减少楼宇布线杂乱，降低后期检修难度

五、分区域详细部署方案

1. 客房区域FTTR改造（核心重点）

1. 施工流程：竖井分光箱→客房暗管穿皮线光纤→客房弱电柜部署WiFi6光猫路由

2. 业务集成：

- 上网：独立千兆下行带宽，单客房不限设备接入数量

- IPTV：光猫专用电视口，4K高清点播、酒店欢迎页面、赛事直播

- 智能客控：光猫对接客房RCU，灯光、窗帘、地暖、取电开关远程联动

- 内线电话：光纤VoIP语音，酒店内线免费互通

3. 优势：传统网线每层需要交换机供电，改造后楼层仅无源分光，每年大幅节约电费；客房无信号死角，滑雪旺季几百人同时在线不卡顿

2. 大堂、餐饮、会议公区FTTO

1. 大堂进门、休息区部署WiFi6光AP，支持上千游客同时扫码上网

2. 大型多功能宴会厅、滑雪赛事会议室部署万兆光AP，支持80人以上视频会议、赛事直播推流

3. 自助餐厅、温泉休息区部署防潮型光AP，解决多人同时刷短视频、直播卡顿问题

4. 全部公区AP由AC统一管理，游客跨区域自动无缝漫游，无需重复连接WiFi

3. 室外园区&停车场监控全光

酒店前广场大面积停车场、园区环山道路、滑雪场接驳区全部更换光纤传输监控：

1. 每个监控点位部署工业级光ONU，单根光纤串联多路摄像头

2. 突破网线100米距离限制，山地长距离监控布线成本大幅降低

3. 光纤抗雷电、抗电磁干扰，冬季低温稳定运行，避免传统网线冬季故障高发

4. 办公后勤网络隔离方案

游客客房网络、办公业务网络物理分光隔离，通过OLT不同PON口区分：

1. 办公专用PON口：承载酒店管理系统、收银、财务内网，独立带宽，安全隔离，杜绝游客网络攻击酒店管理系统

2. 后勤工程部、洗衣房、温泉机房工业光终端，支持设备联网、能耗监测

六、设备配置清单（标准化配置）

1. 中心机房核心设备

设备名称 规格参数 用途

万兆GPON OLT 16PON口，万兆SFP+上联，支持1:64分光 全酒店光纤核心汇聚

AC无线控制器 管理2000台以内光AP/光路由 统一WiFi漫游、认证、运维

防火墙出口网关 带行为管理、Portal认证、带宽管控 互联网出口、游客上网管控

ODF光纤配线架 72口满配 主干光纤熔接配线

UPS不间断电源 机房8小时后备供电 保障OLT、服务器断电持续运行

2. 楼层无源设备

1:16/1:32 PLC无源分光器、楼层防水光纤分纤箱、阻燃光纤跳线

3. 客房终端FTTR

WiFi6千兆光猫路由一体机（4千兆LAN、IPTV口、VoIP口、客控接口）

4. 公区FTTO终端

WiFi6光AP、万兆光AP、工业防潮光AP、监控专用光ONU、办公桌面光ONU

5. 布线材料

单模主干光缆、G.657A2入户皮线光纤、光纤熔接套件、镀锌防护钢管、阻燃线槽

七、施工改造实施步骤

阶段1：现场勘测与方案细化

1. 盘点客房总数、公区点位、监控点位，统计竖井管线走向、暗管通畅度

2. 测试原有弱电桥架、暗管是否可复用，规划光纤穿线路径

3. 机房空间勘测，规划OLT、配线架、UPS机柜摆放位置

阶段2：主干光纤敷设

1. 机房至各楼层竖井敷设主干单模光缆，完成熔接、ODF配线

2. 楼层竖井安装分光器、分纤箱，完成主干链路测试光衰

阶段3：客房入户光纤施工

1. 客房暗管穿皮线光纤，弱电柜端固定光纤，做好标识

2. 每间客房光纤光衰测试，确保链路损耗达标

3. 安装客房FTTR光路由，调试WiFi、IPTV、客控联动

阶段4：公区、监控点位光纤部署

大堂、餐厅、会议室、停车场监控光纤敷设，安装光AP/光ONU，调试无线与监控画面回传

阶段5：机房系统联调

1. OLT配置VLAN隔离客房网、办公网、监控网、IPTV业务

2. AC控制器批量下发WiFi参数，实现全域无缝漫游

3. 配置游客Portal扫码认证、酒店带宽策略、远程运维告警

4. 全酒店满负载压力测试，模拟滑雪旺季高峰并发流量

阶段6：验收交付与运维培训

1. 分区域网络测速、WiFi覆盖测试、监控回放测试、客控联动测试

2. 交付光纤链路台账、设备拓扑图纸、运维手册

3. 对酒店工程部人员开展全光设备日常巡检、简单故障排查培训

八、改造核心效益分析

1. 运营成本降低

1. 能耗节约：拆除上百台楼层有源交换机，替换无源分光器，全年电费大幅下降

2. 运维成本：无源光纤设备故障率降低80%，减少频繁上门检修人工成本；统一网管远程定位故障

3. 布线成本：光纤单链路承载多业务，减少网线桥架、管线施工材料用量

2. 客户体验提升

1. 客房全屋WiFi6无死角，多人同时直播、视频、下载无卡顿，滑雪游客好评提升

2. 跨大堂、餐厅、温泉、客房自动漫游，无需重复连接WiFi

3. 4K IPTV稳定播放，无传统网线卡顿花屏问题

3. 业务拓展能力

全光架构带宽余量充足，后续可新增：温泉智能监测、滑雪赛事直播推流、VR体验设备、客房智能影音、园区智慧停车系统，无需重新布线

4. 环境适配优势

 光纤抗低温、高潮湿、抗电磁干扰，适配通化山区冬季严寒、酒店温泉高湿度环境，相比传统网线使用寿命提升3倍以上

5. 网络安全保障

物理分光隔离游客网络与酒店收银、酒店管理内网，杜绝外网入侵经营系统风险，支持上网行为审计，满足文旅酒店网络安全监管要求

九、后期运维保障方案

1. 统一云网管平台：实时监测OLT、分光链路、客房光设备在线状态，光衰异常、设备离线自动短信告警

2. 季度巡检：每季度测试主干光纤光衰、机房UPS、公区无线覆盖

3. 备品备件储备：酒店机房留存光猫、分光器、光模块备用件，故障快速更换

4. 7×24小时技术支撑：厂家远程调试

5. 年度系统优化：每年滑雪旺季前带宽扩容、WiFi漫游参数调优，保障高峰期稳定

十、项目方案总结

通化万峰五洲皇冠酒店作为山地滑雪温泉度假综合体，传统铜缆网络已无法满足节假日高密度客流、多业务融合需求。本次GPON全光FTTR+FTTO一体化改造，以光纤替代传统网线，实现客房、公区、监控、办公一张网承载，既解决当前网络卡顿、运维繁琐、管线杂乱痛点，又为酒店后续智慧化升级预留充足带宽与布线空间，同时适配本地山地低温潮湿特殊环境，长期降低酒店运营能耗与维护成本，大幅提升住客网络体验
