1. 网络架构：极简二层全光设计

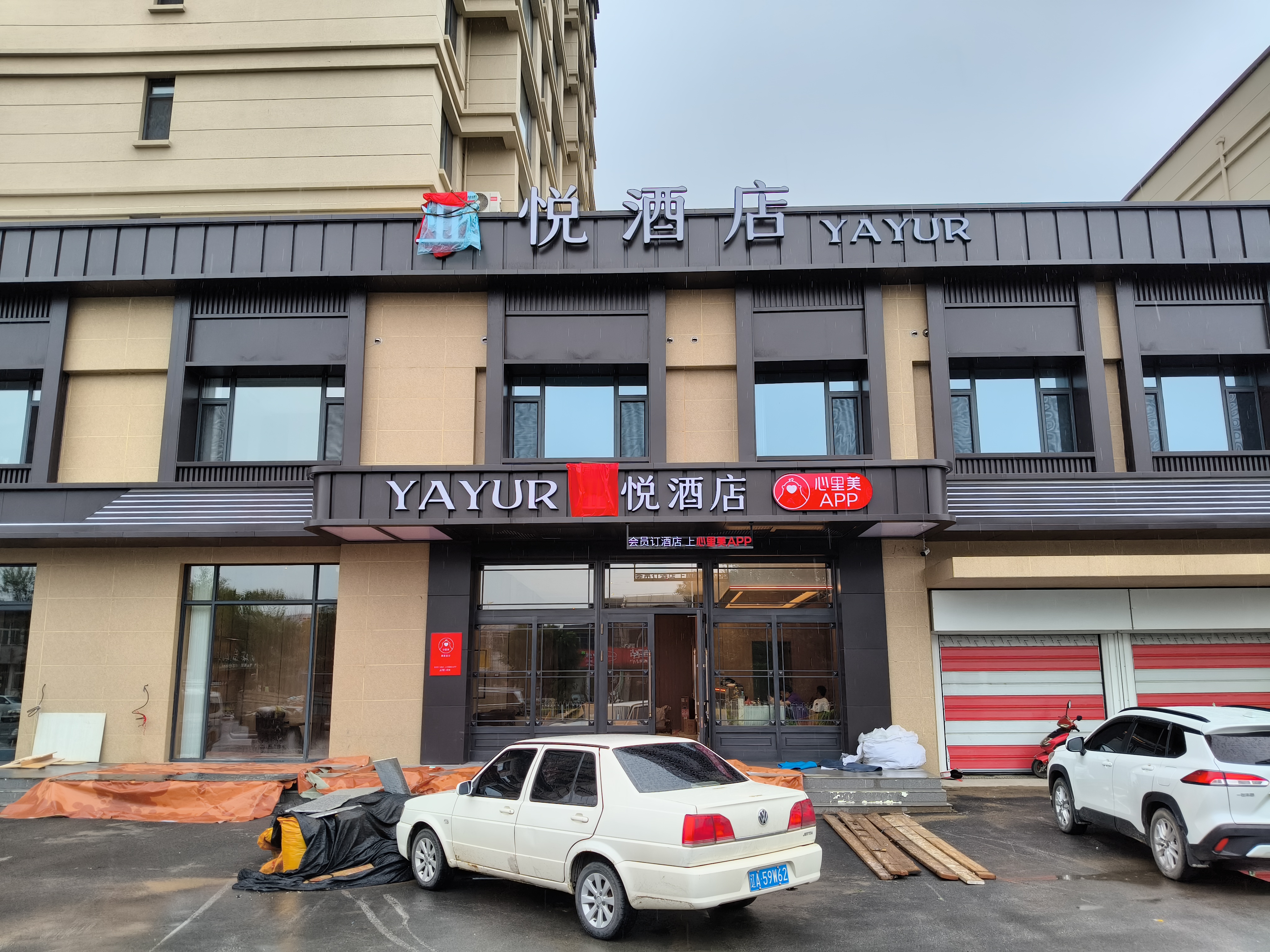

辽中悦景酒店采用 “核心层（融合网关）+ 光分配层（分光器）+ 接入层（客房ONU）” 的扁平化架构。

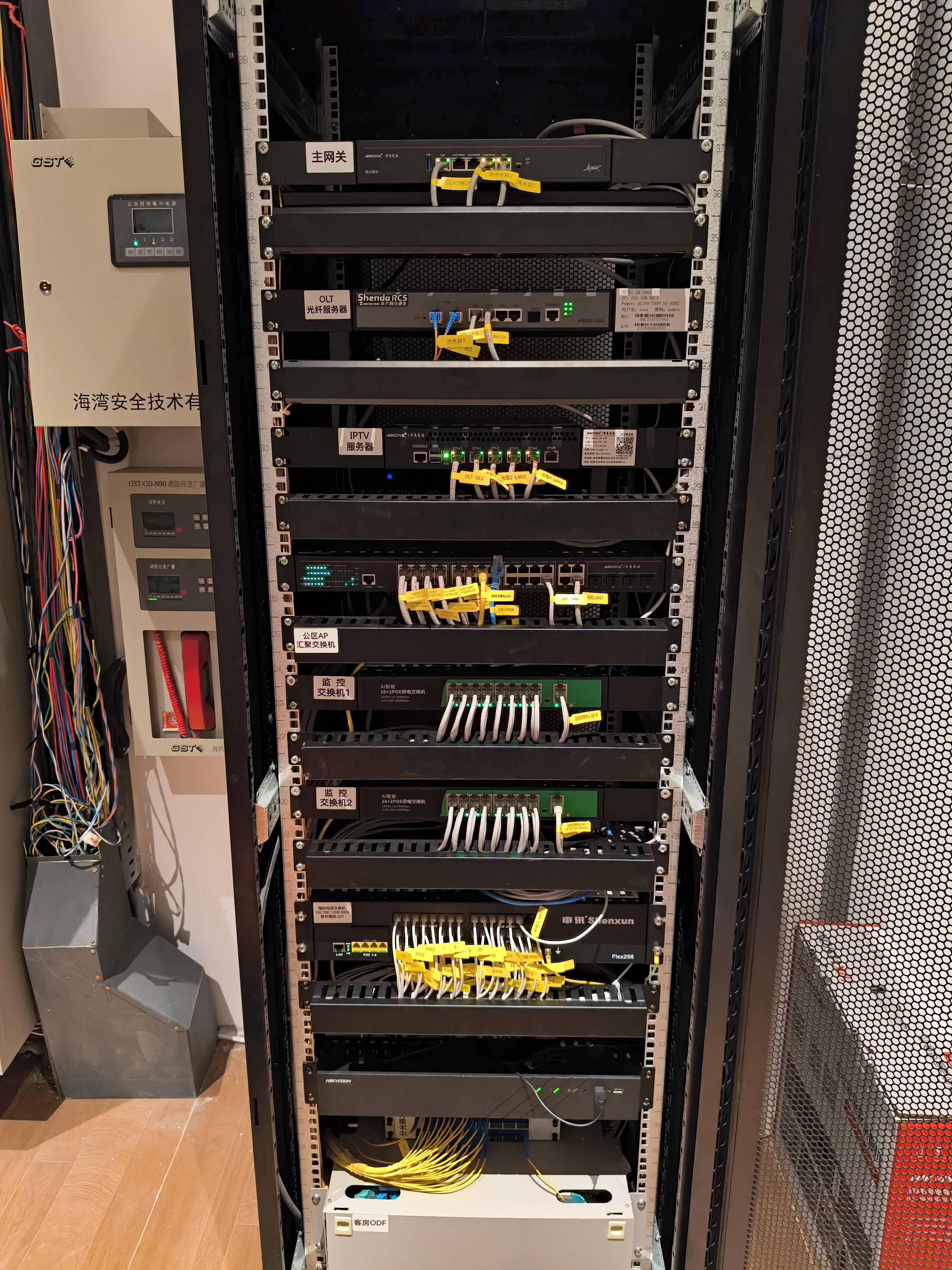

• 核心层（机房）：部署1台724融合网关。其主网关下行通常有2/4/8个PON口可选，按1:32分光比计算，一台可覆盖64到256个客房终端，完全满足32间房的需求。

• 光分配层（楼层弱电井）：部署无源分光器（建议1:32，保证光功率）。它无需供电，故障率几乎为零。

• 接入层（客房内）：每个客房安装一台多口融合ONU，提供[Wi-Fi信号+千兆有线网口+电话口(RJ11)+IPTV接口]，一根光纤入室，满足所有业务。

• PON口与分光比选型建议：对于32间房规模，推荐选用1-2个PON口的融合网关，搭配1:32分光比即可。若未来计划扩展至64间以上，可选用4-8个PON口的型号。GPON和10G PON技术均成熟，预算允许时建议选10G PON以面向未来演进。



3. 业务承载与实现方式

• 一根光纤，承载三项业务：利用OLT的VLAN功能，在一条光纤上划分不同通道。

• VLAN 10：IPTV电视，可直连智能电视，省去机顶盒。

• VLAN 20：VoIP电话，设置优先转发队列，保障通话质量。

• VLAN 30：高速上网，通过客房ONU提供Wi-Fi和有线上网。

• Wi-Fi漫游体验：融合网关内置的AC功能可统一管理所有客房光AP，支持802.11k/v/r漫游协议，切换时延可控制在50ms以内，客人在酒店内走动视频通话不卡顿。

4. 关键设备选型与调试要点

融合网关（主设备）调试

• 基础网络配置：完成WAN口接入（专线/拨号）、NAT转发、DHCP服务器设置。

• OLT功能开启：在主设备管理界面启用内置OLT，配置PON口参数、下行速率模板。

• VLAN规划：创建IPTV、语音、上网三个业务VLAN并绑定对应PON口。

OLT调试（核心环节）

• ONU注册与认证：在OLT上录入所有客房ONU的序列号（SN）或MAC地址，实现即插即用。

• 业务模板下发：通过OLT为客房ONU批量下发VLAN配置和Wi-Fi名称（SSID）/密码，无需逐个房间手动设置。

• 带宽与QoS策略：利用OLT的DBA功能，为VIP客房或关键业务保障带宽。设置语音包优先队列确保通话清晰。

客房ONU（从设备）安装

• 安装方式：壁挂或面板式安装，通过SC光口上联分光器。

• 光功率检查：调试时务必检查ONU接收光功率，正常范围应在-8dBm至-25dBm之间。若光衰过大（< -25dBm），需检查分光比或光纤接头是否洁净。

5. 方案优势总结

实施建议

1. 现场勘测：确认机房位置、楼层弱电井、光纤走线路径。核算光链路损耗，确保分光比选择合理。

2. 设备联调顺序：先完成融合网关基础网络配置 → 开启OLT功能并创建VLAN模板 → 在OLT上录入所有ONU的SN码 → 逐房安装ONU并测试光功率和业务连通性。

3. 运维培训：熟悉融合网关的统一管理界面，实现“一人管理一座酒店”的运维目标。
